Conta-Clip Flanschplatte 165x174mm Artnr. KDS-FP 3x 10/24

Conta-Clip Flanschplatte KDS-FP-3x10/24 + Inlays + Dichtelemente.

Drei Grundkomponenten im Baukastenprinzip garantieren höchste Flexibilität, Variabilität und Variantenvielfalt.

Das Kabeldurchführungssystem bietet in Sachen Kabelmanagement an Schaltschränken, Gehäusen, Maschinen und von Innen durch die Wand - für Holzplatten, Rigipsplatten maximale Flexibilität.

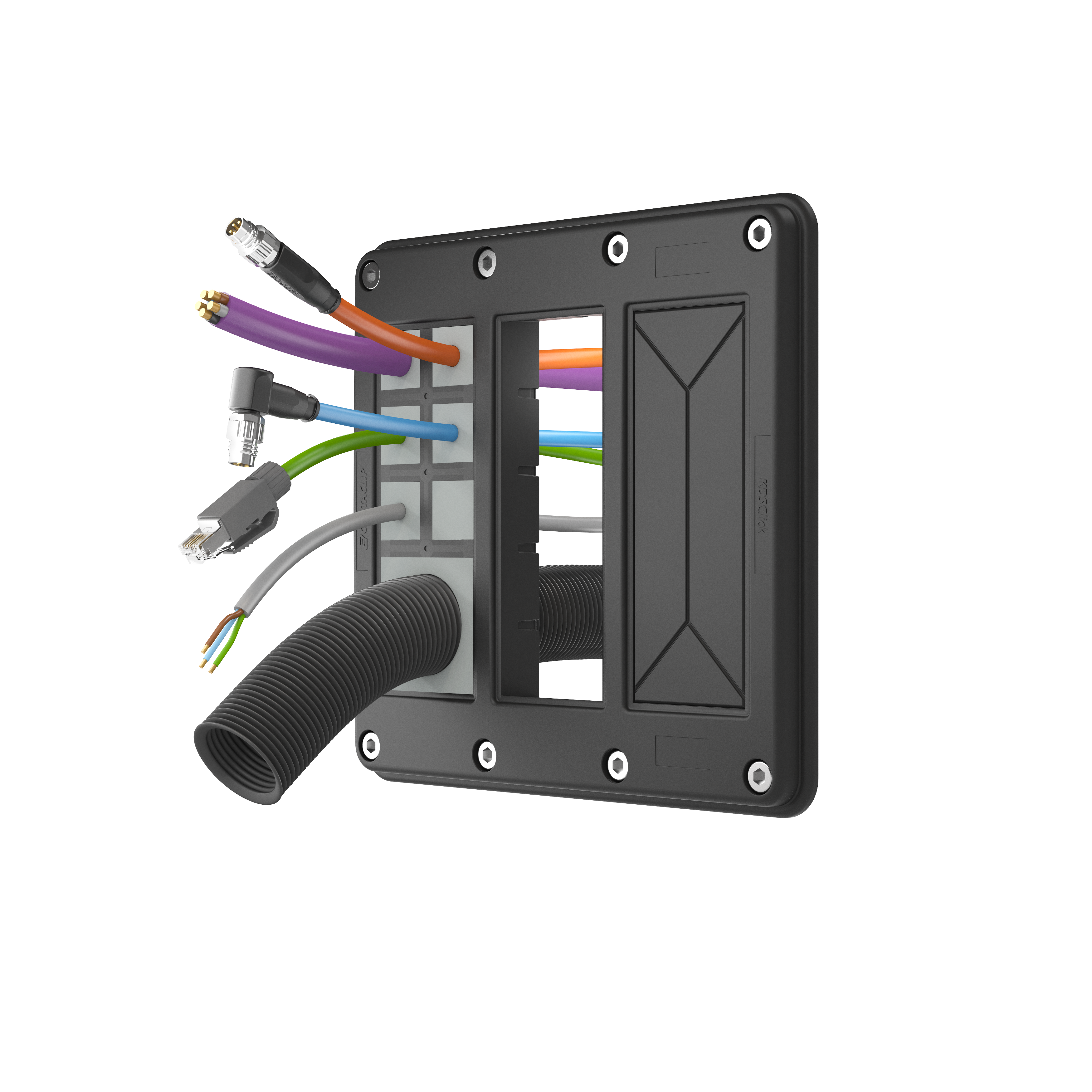

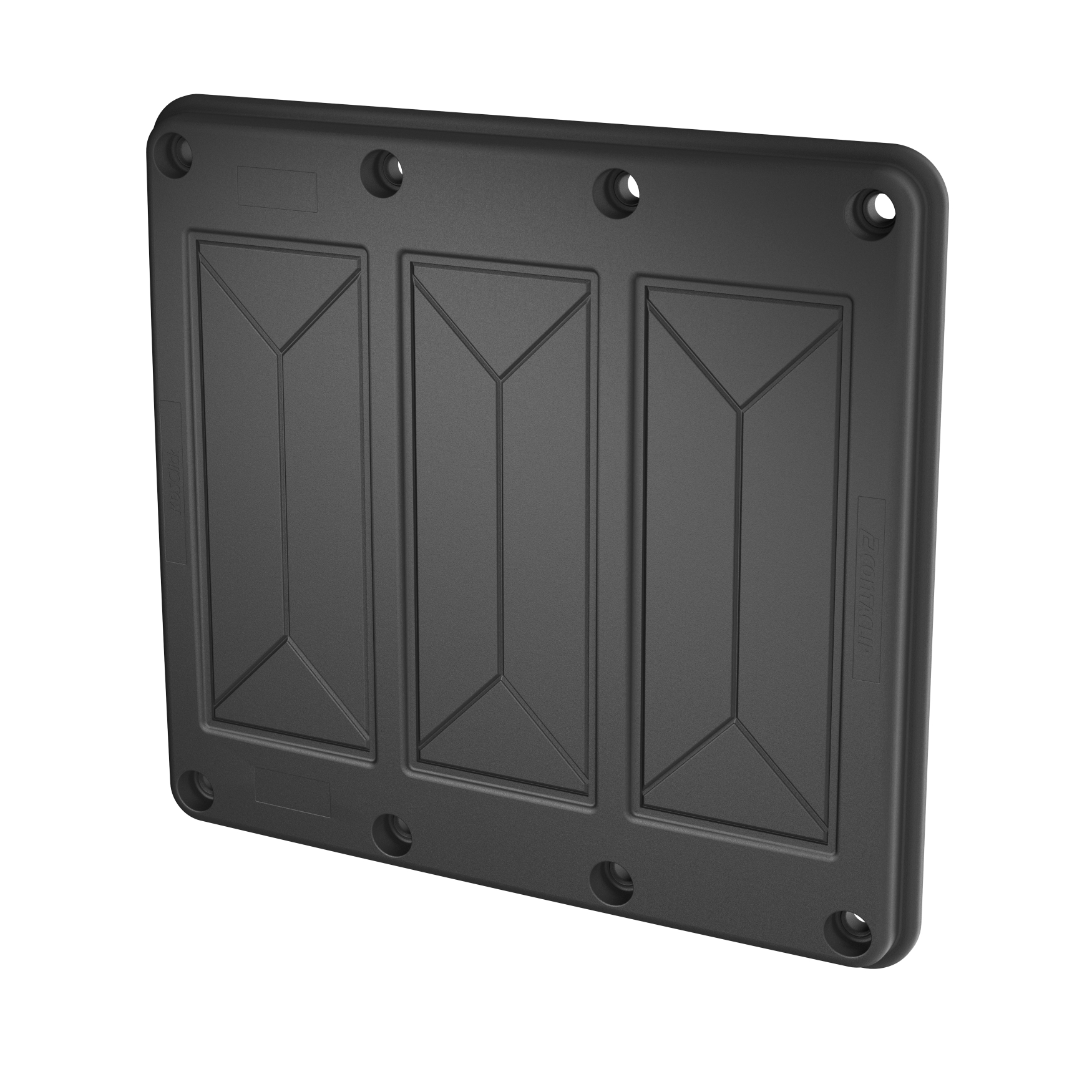

Flanschplatte KDS-FP-3x10/24 für bis zu 30 Durchlassöffnungen. Mit dem Aufschrauben der Flanschplatte auf der Schrankaußenseite wird der Ausbruch volständig in IP66 abgedichtet. Auf der durchgängigen geschlossenen Platte sind drei Abdeckungssegmente mit Sollbruchstellen vorbereitet, die sich ohne Werkzeug herausdrücken lassen und daraufhin jeweils eine 40mm x 110mm große Durchgangsöffnung freigeben. Diese läßt sich mittels der einklickbaren KDSClick-Rahmeninlays in bis zu zehn anforderungsgerecht dimensionierte Rahmenöffnungen unterteilen.

Aus einem Guss gefertigte Rahmen, sind schnell und einfach zu montieren und besteht aus formstabilem, glasfaserverstärktem Kunststoff. Die eingeschäumte Dichtung garantiert hohe Dichtigkeit nach IP66 auch an lackierten und rauen Oberflächen.

Vorteile:

• Geringe Kosten bei gestiegener Variabilität durch standardisierte Öffnungsmaße
• kein Garantieverlust konfektionierter Leitungen
• Hoch flexible Bestück bei hoher Packdichte
• Hohe Dichtkeit: Schutzart IP66
• Zugentlastung inklusive
• Maximale Flexibilität bei optimierter Lagerhaltung
• Einsetzbar von -40°C bis +120°C

Merkmale:

• Material: Polyamid PA6.6
• Rahmengröße: Außenmaß 165 mm x 174 mm - Montageausschnittsmaß 131 mm x 160 mm
• Der Rahmen ist für eine waagrechte und senkrechte Montage geeignet
• Anzugsdrehmoment der Befestigungsschrauben des Rahmens 2,5 - 3Nm
• glasfaserverstärkt / TPE
• Brennbarkeit: UL 94 V-0
• Temperaturbereich: -40°C bis +120°C
• Halogenfrei, silikonfrei
• Schutzart IP66
• Farbe schwarz
