Rigolen

 CMC-Bild-TunnelCMC-Bild-Rigolen-WabeCMC-Bild-Zubehor-fur-Rigolen

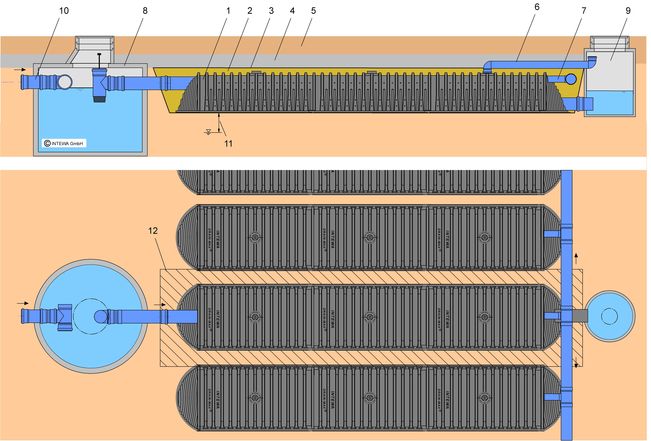

Beispiel: Dezentrale Versickerung mit DRAINMAX Tunnel

mit-drainmax-tunnel-98

1: DRAINMAX Tunnel 7: Regenwasserverteilung
2: seitliche und obere Tunnelverfüllung 8: Sedimentations-/Filterschacht
3: Geotextil 9: Spülschacht
4: Tunnelüberdeckung 10: Regenwasserzulauf
5: Oberboden 11: Grundwasserabstand
6: Entlüftung 12: Geoverbundstoffunterlage

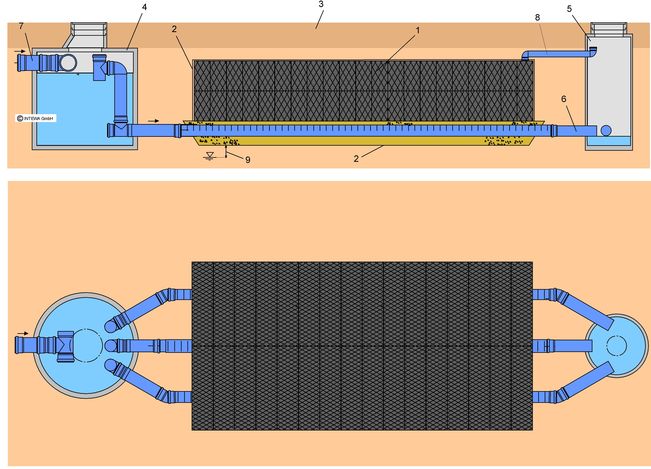

Beispiel: Versickerung mit DRAINMAX Waben - Wasserzuführung von unten

mit-drainmax-waben-47

1. DRAINMAX Wabe 6. Spül-/Verteilrohr
2. Geotextil 7. Regenwasserzulauf
3. Oberboden 8. Entlüftung
4. Sedimentationsschacht 9. Grundwasserabstand
5. Spülschacht

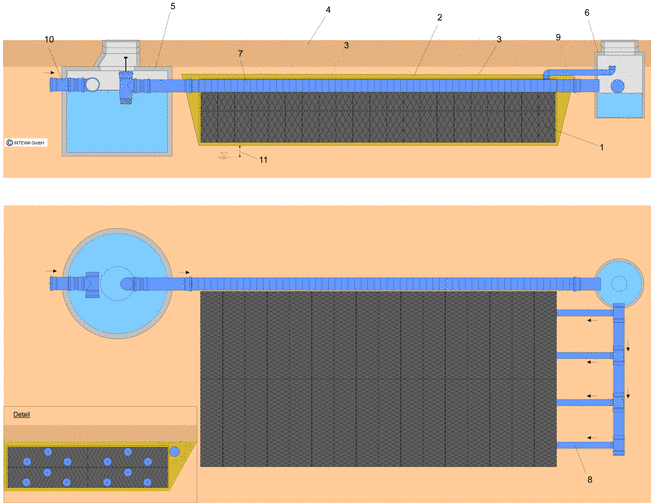

Beispiel: Versickerung mit DRAINMAX Waben - Wasserzuführung von der Seite

mit-drainmax-waben-ff

1. DRAINMAX Wabe 6. Spülschacht
2. seitliche und obere Wabenverfüllung 7. Spül-/Verteilrohr
3. Geotextil 8. Regenwasserverteilung (nur erforderlich, wenn Schlitzweiten des
Spül- und Verteilrohrs nicht ausreichen)
4. Oberboden 9. Entlüftung
5. Sedimentations-/Filterschacht 10. Regenwasserzulauf
  11. Grundwasserabstand

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Tunnel und Drosselablauf

Dezentrale Rückhaltung mit DRAINMAX Tunnel
1: DRAINMAX Tunnel 7: Sedimentations-/Filterschacht
2: seitliche und obere Tunnelverfüllung 8: Drosselschacht
3: Geotextil 9: Ablaufdrossel
4: Folienwanne aus EPDM und Geotextil 10: Regenwasserzulauf
5: Tunnelüberdeckung 11. Entlüftung

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Tunnel und Pumpenschacht

Dezentrale Rückhaltung mit DRAINMAX Tunnel
1: DRAINMAX Tunnel 7: Sedimentations-/Filterschacht
2: seitliche und obere Tunnelverfüllung 8: Pumpschacht
3: Geotextil 9: Drosselhebeanlage
4: Folienabdichtung und Geotextil 10: Regenwasserzulauf
5: Tunnelüberdeckung 11: Entlüftung

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Waben

Dezentrale Rückhaltung mit DRAINMAX Waben
1: DRAINMAX Wabe 6: Sedimentations-/Filterschacht
2: Querentlüftung 7: Regenwasserzulauf
3: Wasserquerverteilung 8: Drosselschacht
4: Folienwanne aus EPDM und Geotextil 9: Ablaufdrossel
5: Oberboden 11. Entlüftung





  Beispiel: Dezentrale Versickerung mit DRAINMAX Tunnel 1: DRAINMAX Tunnel 7: Regenwasserverteilung 2: seitliche und obere Tunnelverfüllung 8:... mehr erfahren »
Fenster schließen
Rigolen

 CMC-Bild-TunnelCMC-Bild-Rigolen-WabeCMC-Bild-Zubehor-fur-Rigolen

Beispiel: Dezentrale Versickerung mit DRAINMAX Tunnel

mit-drainmax-tunnel-98

1: DRAINMAX Tunnel 7: Regenwasserverteilung
2: seitliche und obere Tunnelverfüllung 8: Sedimentations-/Filterschacht
3: Geotextil 9: Spülschacht
4: Tunnelüberdeckung 10: Regenwasserzulauf
5: Oberboden 11: Grundwasserabstand
6: Entlüftung 12: Geoverbundstoffunterlage

Beispiel: Versickerung mit DRAINMAX Waben - Wasserzuführung von unten

mit-drainmax-waben-47

1. DRAINMAX Wabe 6. Spül-/Verteilrohr
2. Geotextil 7. Regenwasserzulauf
3. Oberboden 8. Entlüftung
4. Sedimentationsschacht 9. Grundwasserabstand
5. Spülschacht

Beispiel: Versickerung mit DRAINMAX Waben - Wasserzuführung von der Seite

mit-drainmax-waben-ff

1. DRAINMAX Wabe 6. Spülschacht
2. seitliche und obere Wabenverfüllung 7. Spül-/Verteilrohr
3. Geotextil 8. Regenwasserverteilung (nur erforderlich, wenn Schlitzweiten des
Spül- und Verteilrohrs nicht ausreichen)
4. Oberboden 9. Entlüftung
5. Sedimentations-/Filterschacht 10. Regenwasserzulauf
  11. Grundwasserabstand

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Tunnel und Drosselablauf

Dezentrale Rückhaltung mit DRAINMAX Tunnel
1: DRAINMAX Tunnel 7: Sedimentations-/Filterschacht
2: seitliche und obere Tunnelverfüllung 8: Drosselschacht
3: Geotextil 9: Ablaufdrossel
4: Folienwanne aus EPDM und Geotextil 10: Regenwasserzulauf
5: Tunnelüberdeckung 11. Entlüftung

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Tunnel und Pumpenschacht

Dezentrale Rückhaltung mit DRAINMAX Tunnel
1: DRAINMAX Tunnel 7: Sedimentations-/Filterschacht
2: seitliche und obere Tunnelverfüllung 8: Pumpschacht
3: Geotextil 9: Drosselhebeanlage
4: Folienabdichtung und Geotextil 10: Regenwasserzulauf
5: Tunnelüberdeckung 11: Entlüftung

Beispiel: Dezentrale Rückhaltung mit DRAINMAX Waben

Dezentrale Rückhaltung mit DRAINMAX Waben
1: DRAINMAX Wabe 6: Sedimentations-/Filterschacht
2: Querentlüftung 7: Regenwasserzulauf
3: Wasserquerverteilung 8: Drosselschacht
4: Folienwanne aus EPDM und Geotextil 9: Ablaufdrossel
5: Oberboden 11. Entlüftung





Topseller
Intewa Paket PLURAFIT Drainageschacht PFB-S-Drain Artnr. 310060 Intewa Paket PLURAFIT Drainageschacht...
Inhalt 1 Stück
113,19 € *
Intewa Paket PLURAFIT Drosselschacht PFB-S-Dros Artnr. 310105 Intewa Paket PLURAFIT Drosselschacht PFB-S-Dros...
Inhalt 1 Stück
179,00 € *
Intewa Paket PLURAFIT Rigolen Inspektions-, und Reinigungsschacht PFB-S-Rigol Artnr. 310095 Intewa Paket PLURAFIT Rigolen Inspektions-, und...
Inhalt 1 Stück
113,19 € *
Intewa Paket PLURAFIT Filter mit Sedimentations-, Filter+Abscheideeins. PFB-F-100-SF Artnr. 310055 Intewa Paket PLURAFIT Filter mit...
Inhalt 1 Stück
209,00 € *
Intewa Wabe 65, L=2,4m H=0,6m B=0,33m DM-65-60 Artnr. 500140-24 Intewa Wabe 65, L=2,4m H=0,6m B=0,33m DM-65-60...
Inhalt 1 Stück
ab 183,00 € *
Intewa Wabe 40, L=2,4m H=0,6m B=0,33m DM-40-60 Artnr. 500110-24 Intewa Wabe 40, L=2,4m H=0,6m B=0,33m DM-40-60...
Inhalt 1 Stück
ab 116,00 € *
Intewa Wabe 40, L=2,4m H=0,3m B=0,33m DM-40-30 Artnr. 500111-24 Intewa Wabe 40, L=2,4m H=0,3m B=0,33m DM-40-30...
Inhalt 1 Stück
ab 58,30 € *
Intewa Wabe 35, L=2,4m H=0,6m B=0,33m DM-35-60 Artnr. 500005-24 Intewa Wabe 35, L=2,4m H=0,6m B=0,33m DM-35-60...
Inhalt 1 Stück
ab 109,50 € *
Filtern
Filter schließen
  •
von bis
1 von 3
Für die Filterung wurden keine Ergebnisse gefunden!
Intewa Geotextilgewebe GTB-190 je 2qm Artnr. 500034
Intewa Geotextilgewebe GTB-190 je 2qm Artnr....
mit 2,00m Breite, 190g/m², für Rigolen-Tunnel
Inhalt 2 Laufende(r) Meter (16,35 € * / 1 Laufende(r) Meter)
ab 32,70 € *
Intewa Wabe 27, L=1,2m H=0,3m B=0,33m DM-27-30 Artnr. 500001-12
Intewa Wabe 27, L=1,2m H=0,3m B=0,33m DM-27-30...
117,5 Liter Fassungsvermögen, bis 33,6kN/m²
Inhalt 1 Stück
ab 27,15 € *
Intewa Wabe 27, L=1,2m H=0,6m B=0,33m DM-27-60 Artnr. 500000-12
Intewa Wabe 27, L=1,2m H=0,6m B=0,33m DM-27-60...
235 Liter Fassungsvermögen, bis 33,6kN/m²
Inhalt 1 Stück
ab 54,25 € *
Intewa Wabe 35, L=1,2m H=0,3m B=0,33m DM-35-30 Artnr. 500006-12
Intewa Wabe 35, L=1,2m H=0,3m B=0,33m DM-35-30...
117,5 Liter Fassungsvermögen, bis 64,4kN/m²
Inhalt 1 Stück
ab 29,70 € *
Intewa Wabe 35, L=1,2m H=0,6m B=0,33m DM-35-60 Artnr. 500005-12
Intewa Wabe 35, L=1,2m H=0,6m B=0,33m DM-35-60...
235 Liter Fassungsvermögen, bis 64,4kN/m²
Inhalt 1 Stück
ab 59,40 € *
Intewa Wabe 40, L=1,2m H=0,3m B=0,33m DM-40-30 Artnr. 500111-12
Intewa Wabe 40, L=1,2m H=0,3m B=0,33m DM-40-30...
117,5 Liter Fassungsvermögen, bis 77,3kN/m²
Inhalt 1 Stück
ab 31,65 € *
Intewa Wabe 40, L=1,2m H=0,6m B=0,33m DM-40-60 Artnr. 500110-12
Intewa Wabe 40, L=1,2m H=0,6m B=0,33m DM-40-60...
235 Liter Fassungsvermögen, bis 77,3kN/m²
Inhalt 1 Stück
ab 62,65 € *
Intewa Wabe 65, L=1,2m H=0,6m B=0,33m DM-65-60 Artnr. 500140-12
Intewa Wabe 65, L=1,2m H=0,6m B=0,33m DM-65-60...
235 Liter Fassungsvermögen, bis 147,6kN/m²
Inhalt 1 Stück
ab 99,45 € *
Intewa Wabe 27, L=2,4m H=0,3m B=0,33m DM-27-30 Artnr. 500001-24
Intewa Wabe 27, L=2,4m H=0,3m B=0,33m DM-27-30...
235 Liter Fassungsvermögen, bis 33,6kN/m²
Inhalt 1 Stück
ab 49,95 € *
Intewa Wabe 27, L=2,4m H=0,6m B=0,33m DM-27-60 Artnr. 500000-24
Intewa Wabe 27, L=2,4m H=0,6m B=0,33m DM-27-60...
470 Liter Fassungsvermögen, bis 33,6kN/m²
Inhalt 1 Stück
ab 99,95 € *
Intewa Wabe 35, L=2,4m H=0,3m B=0,33m DM-35-30 Artnr. 500006-24
Intewa Wabe 35, L=2,4m H=0,3m B=0,33m DM-35-30...
235 Liter Fassungsvermögen, bis 64,4kN/m²
Inhalt 1 Stück
ab 54,80 € *
Intewa Wabe 35, L=2,4m H=0,6m B=0,33m DM-35-60 Artnr. 500005-24
Intewa Wabe 35, L=2,4m H=0,6m B=0,33m DM-35-60...
470 Liter Fassungsvermögen, bis 64,4kN/m²
Inhalt 1 Stück
ab 109,50 € *
1 von 3
Zuletzt angesehen
